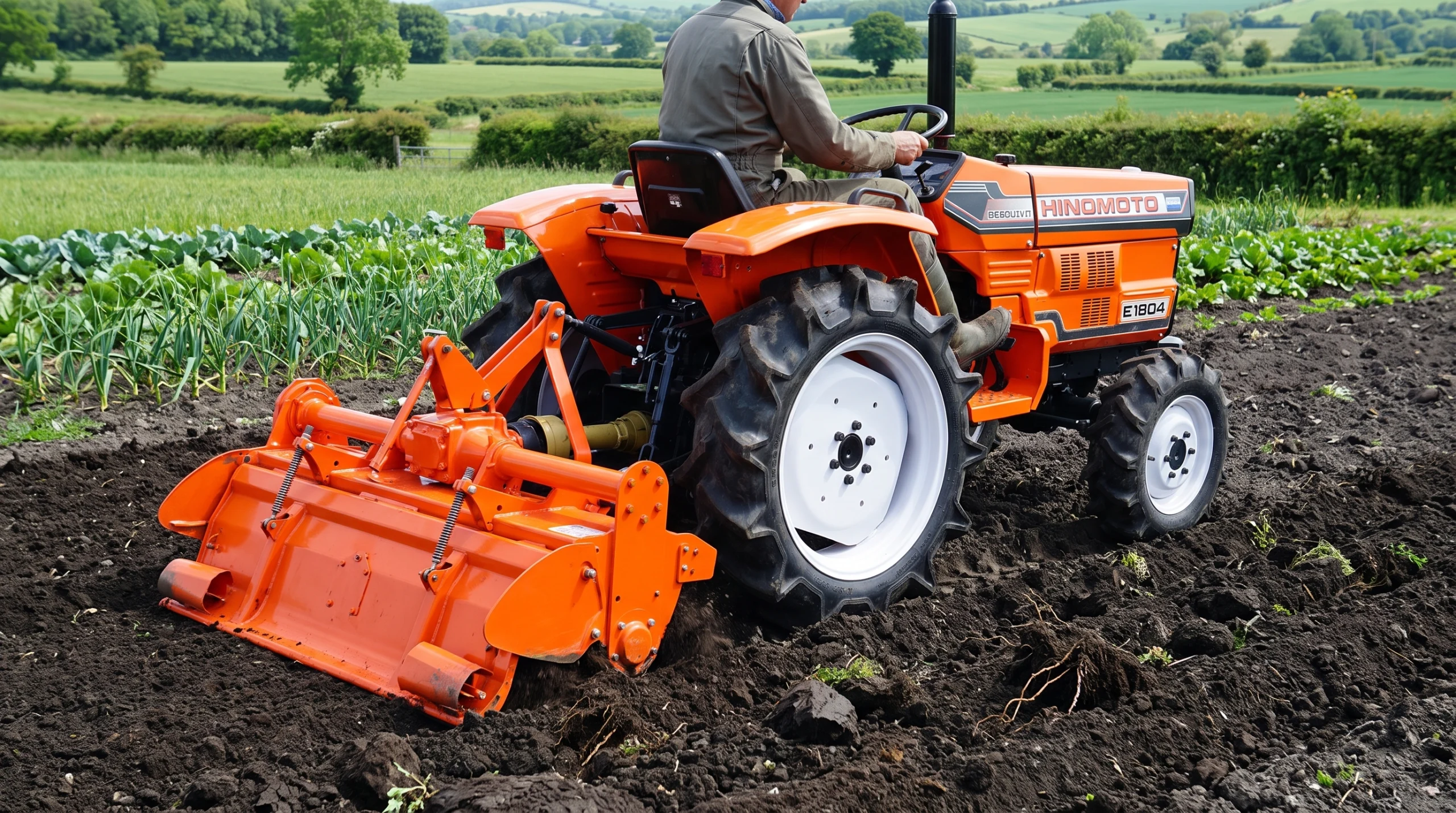

Sollevatore, presa di forza e impianto idraulico di Hinomoto E1802 ed E1804: come funziona
Il sollevatore e l'impianto idraulico di Hinomoto E1802 ed E1804 utilizzano lo stesso olio della trasmissione e del ponte posteriore. Di conseguenza, il filtro idraulico filtra anche l'olio della trasmissione. Di seguito puoi leggere come funziona il sistema, cosa è possibile regolare e quali sono le versioni disponibili.
Adatto per l'intera serie: Hinomoto E1802 (2WD) ed E1804 (4WD) con motore Toyosha CS112.
Indice
Olio idraulico e pompa di Hinomoto E1802 ed E1804
La trasmissione, il ponte posteriore e l'impianto idraulico utilizzano lo stesso olio: circa 23 L per il cambio meccanico e circa 26 L per la versione idrostatica. Il filtro idraulico si trova in alto a sinistra sulla scatola della trasmissione e filtra anche l'olio della trasmissione. La pompa idraulica è una pompa ad ingranaggi montata sulla scatola della distribuzione, azionata dall'ingranaggio dell'albero a camme.
Se sostituisci la pompa, fai prima rodare la nuova pompa a vuoto e al minimo per circa 30 minuti.
Rodaggio di 30 minuti, vale per ogni nuova pompa? Sì. Il manuale d'officina prescrive che una nuova pompa idraulica giri prima al minimo e senza carico per circa 30 minuti.
Suggerimento: ti serve una nuova pompa? Guarda la Pompa idraulica (SKU-115008). Il filtro è il Filtro idraulico (SKU-250014).
Utilizzo e regolazione del sollevatore di Hinomoto E1802 ed E1804
Il sollevatore è dotato di una leva di comando con un finecorsa regolabile. La velocità di discesa si regola tramite una manopola sul coperchio del sollevatore. Regola il finecorsa in modo che la valvola limitatrice di pressione non continui a sfiatare quando il sollevatore è completamente sollevato.
Se il sollevatore procede a scatti, significa che la pompa riceve troppo poco olio. In tal caso, sostituisci il filtro idraulico e l'olio. Non è presente alcun filtro a rete separato nel sistema, ma solo il filtro a vite. Se il trattore è freddo, lascialo prima scaldare.
Valvola limitatrice di pressione del sollevatore di Hinomoto E1802 ed E1804
La pressione idraulica di massima del sollevatore è compresa tra 139 e 144 bar. La valvola limitatrice di pressione si trova sul lato destro del coperchio del sollevatore nei modelli E1802 ed E1804. La pressione si regola tramite spessori di regolazione: 1 mm corrisponde a circa 14 bar. Mantieni la pressione tra 139 e 144 bar.
| Componente | Dato |
|---|---|
| Pressione max sollevatore | Da 139 a 144 bar |
| Valvola limitatrice di pressione | lato destro del coperchio del sollevatore |
| Spessori di regolazione | 1 mm equivale a circa 14 bar |
| Pompa | pompa ad ingranaggi sulla scatola della distribuzione |
| Rodaggio nuova pompa | circa 30 minuti al minimo senza carico |
14 bar per mm, come si usa? Se la pressione è troppo bassa di circa 14 bar, aggiungi 1 mm di spessori di regolazione. Dopodiché, misura nuovamente con un manometro.
Presa di forza con ruota libera di Hinomoto E1802 ed E1804
La presa di forza si aziona con una leva. Gira a 540 giri/min ed è dotata di una ruota libera integrata. Una presa di forza ventrale è presente solo sulla versione idrostatica. Una presa di forza anteriore era disponibile come optional, con innesto elettrico dalla puleggia dell'albero motore. Sulla versione idrostatica, la leva della presa di forza deve essere in posizione di spegnimento per poter avviare il motore.
Potenza e versioni di Hinomoto E1802 ed E1804
| Dato | E1802 / E1804 |
|---|---|
| Trazione | E1802 è 2WD, E1804 è 4WD |
| Potenza | 18 CV (indicativa, non tratta dal manuale) |
| Cambio meccanico | 12 marce avanti e 4 retromarce, con riduttore (circa 5,8:1) |
| Idrostatico | con presa di forza ventrale |
| Optional | presa di forza anteriore, servosterzo |
18 CV, è la potenza alla presa di forza? No. 18 CV è un valore indicativo per il motore e non è riportato nel manuale d'officina. Non abbiamo confermato la potenza alla presa di forza per i modelli E1802 ed E1804.
