Kubota B1-14 t/m B1-17: technische specificaties op een rij
De technische specificaties van de Kubota B1-14, B1-15, B1-16 en B1-17 zijn voor het grootste deel identiek — ze delen chassis, transmissie en hydrauliek. Het verschil zit in de motor: de B1-14 en B1-15 hebben de Kubota D850, de B1-16 en B1-17 de grotere D950. De cijfers hieronder komen rechtstreeks uit de originele handleidingen.
Geschikt voor de hele serie: B1-14, B1-15, B1-16 en B1-17, inclusief de Zen-noh rebadges ZB1-14 tot en met ZB1-17.
Kubota B1-14 t/m B1-17: motorgegevens
| Specificatie | B1-14 / B1-15 | B1-16 / B1-17 |
|---|---|---|
| Motortype | Kubota D850 | Kubota D950 |
| Uitvoering | watergekoelde 4-takt 3-cilinder dieselmotor | watergekoelde 4-takt 3-cilinder dieselmotor |
| Cilinderinhoud | 855 cc | 927 cc |
| Boring × slag | 72 × 70 mm | 75 × 70 mm |
| Maximumvermogen | 14,5 pk (B1-14) / 15,5 pk (B1-15) bij 2600 t/min | 16,5 pk (B1-16) / 17,5 pk (B1-17) bij 2600 t/min |
| Brandstof | diesel; tankinhoud 17 L | diesel; tankinhoud 17 L |
| Starten | elektrische startmotor (12 V, 0,8 kW), automatisch voorgloeien | elektrische startmotor (12 V, 0,8 kW), automatisch voorgloeien |
| Accu | 12 V, 45 Ah | 12 V, 45 Ah |
Let op het belangrijkste praktijkverschil: omdat de boring verschilt (72 versus 75 mm), zijn de koppakking, cilinderkop en zuigers niet uitwisselbaar tussen het D850-paar (B1-14/15) en het D950-paar (B1-16/17). De slag is wel gelijk. Bij het bestellen van motoronderdelen is het dus essentieel dat je weet of je een D850 of een D950 hebt.

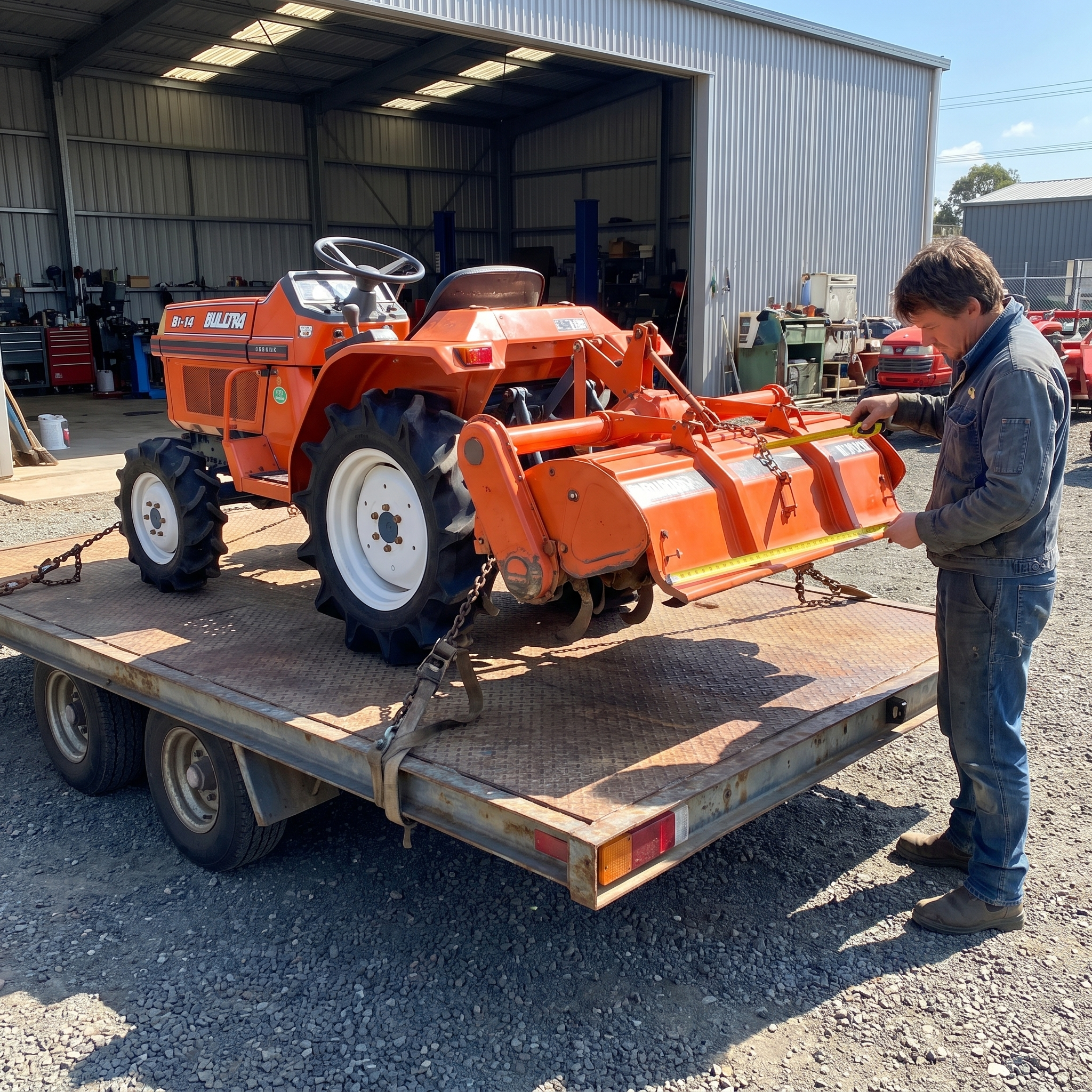

Kubota B1-14 t/m B1-17: afmetingen en gewicht
Deze maten en gewichten komen uit de handleiding en gelden zonder gemonteerde frees. De tweewielaandrijving (2WD) is hier de basis; de vierwielaandrijving (4WD/D/DB) is wat hoger, heeft een andere voorspoorbreedte en is zwaarder (gewicht 4WD apart vermeld). De M- en MA-uitvoeringen wegen circa 15 kg meer.
| Specificatie | B1-14 | B1-15 | B1-16 | B1-17 |
|---|---|---|---|---|
| Lengte (zonder frees) | 2150 mm | 2190 mm | 2320 mm | 2340 mm |
| Breedte (smalste stand) | 1055 mm (810) | 1055 mm (810) | 1150 mm (910) | 1150 mm (910) |
| Hoogte (2WD) | 1235 mm | 1245 mm | 1235 mm | 1240 mm |
| Wielbasis | 1240 mm | 1245 mm | 1355 mm | 1355 mm |
| Bodemvrijheid (2WD) | 285 mm | 310 mm | 305 mm | 305 mm |
| Gewicht 2WD (zonder frees) | 545 kg | 560 kg | 645 kg | 650 kg |
| Gewicht 4WD (zonder frees) | 550 kg | 570 kg | 690 kg | 695 kg |
| Min. draaicirkel | 1,65 m | 1,65 m | 1,75 m | 1,79 m |
| Banden voor (2WD) | 4.50-10 | 4.50-10 | 4.00-12 | 4.00-12 |
| Banden achter | 8-16 | 8-18 | 8.3-20 | 8.3-22 |
De achterspoorbreedte is verstelbaar (vanaf circa 810 mm). Bij de 4WD-uitvoeringen zijn de voorbanden 5.00-12 en is de bodemvrijheid vóór wat lager door de aangedreven vooras.
Kubota B1-14 t/m B1-17: transmissie en aftakas
De aandrijflijn is een ongesynchroniseerde tandwieltransmissie (selectief koppelend) met zes versnellingen vooruit en twee achteruit. De koppeling is een droge enkele plaat; de besturing werkt via een kogelschroef. De achter-PTO heeft drie snelheden, draait met de klok mee gezien vanaf de achterkant en wordt aangedreven via een 6-spline-as van 35 mm. De PTO-aftakas zit op circa 490 mm hoogte (2WD) of 525 mm (4WD) bij de B1-14/15 en circa 435 mm (2WD) of 460 mm (4WD) bij de B1-16/17.
Kubota B1-14 t/m B1-17: vloeistofinhouden
Deze inhouden komen rechtstreeks uit de handleiding en zijn voor alle vier de modellen gelijk:
| Systeem | Inhoud |
|---|---|
| Brandstoftank | 17 L |
| Koelvloeistof | 3,4 L |
| Motorolie | 3,4 L (tot bovenmarkering peilstok) |
| Transmissie-/hydrauliekolie | 12 L |
| Stuurhuis | ±0,2 L |
| Voor-differentieel (4WD) | 1,5 L (D) / 2,5 L (DB) |
De volledige uitsplitsing met de juiste oliesoorten staat in onze blog over motorolie en vloeistoffen.
