Yanmar Super Forte AF-22 t/m AF-33 technische specificaties
Zoek je de technische gegevens van de Yanmar Super Forte AF-22 t/m AF-33? Hieronder vind je de complete specificaties van de hele MARK III-serie, rechtstreeks uit de originele Yanmar-handleiding. Alle cijfers — motor, vermogen, afmetingen, gewicht, banden, PTO en vloeistofinhouden — staan per model overzichtelijk in tabelvorm, met de echte verschillen tussen de zes modellen.
Geschikt voor de hele serie: Yanmar Super Forte MARK III AF-22, AF-24, AF-26, AF-28, AF-30 en AF-33.
Yanmar AF-serie: motor en vermogen per model
Het hart van het verschil zit in de motor. De serie gebruikt twee driecilinder-dieselmotoren uit de Yanmar 3TN-familie: de 3TNS82 (82 mm boring, 1425 cc) voor de AF-22 en AF-24, en de grotere 3TNS84 (84 mm boring, 1496 cc) voor de AF-26 tot en met AF-33. Beide hebben dezelfde slag (90 mm) en zijn watergekoeld met een Bosch-inspuitpomp.
| Model | Motor | Boring × slag | Inhoud | Vermogen |
|---|---|---|---|---|
| AF-22 | 3TNS82 | 82 × 90 mm | 1425 cc | 22 pk bij 2500 tpm |
| AF-24 | 3TNS82 | 82 × 90 mm | 1425 cc | 24 pk bij 2500 tpm |
| AF-26 | 3TNS84 | 84 × 90 mm | 1496 cc | 26 pk bij 2500 tpm |
| AF-28 | 3TNS84 | 84 × 90 mm | 1496 cc | 28 pk bij 2500 tpm |
| AF-30 | 3TNS84 | 84 × 90 mm | 1496 cc | 30 pk bij 2800 tpm |
| AF-33 | 3TNS84 | 84 × 90 mm | 1496 cc | 33 pk bij 2800 tpm |
Let op het verschil in toerental: de AF-26 en AF-28 leveren hun vermogen bij 2500 tpm, terwijl de AF-30 en AF-33 hetzelfde 3TNS84-blok bij een hoger toerental (2800 tpm) laten draaien voor meer pk. De cilinderinhoud is dus gelijk binnen de 84 mm-groep — het verschil zit in de afstelling.
Yanmar AF-serie: afmetingen en gewicht per model

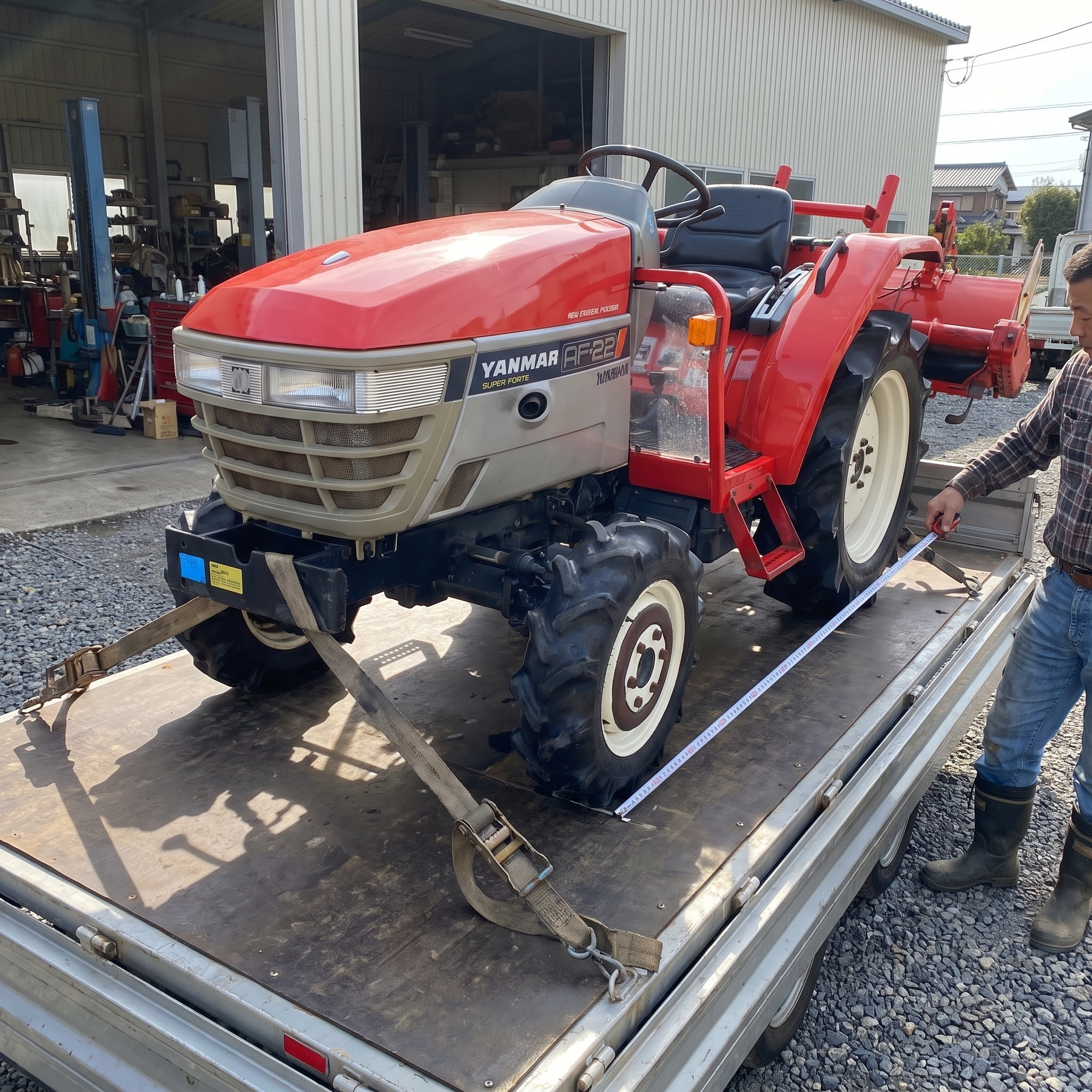

De 3TNS82 (1425 cc) en 3TNS84 (1496 cc) driecilindermotoren van de AF-serie.
Naast de motor groeit ook het chassis mee met het typenummer. Er zijn drie maatklassen: de AF-22/24 (wielbasis 1540 mm), de AF-26/28 (1640 mm) en de AF-30/33 (1800 mm). Dat zie je terug in lengte, gewicht en stabiliteit.
| Specificatie | AF-22 / AF-24 | AF-26 / AF-28 | AF-30 / AF-33 |
|---|---|---|---|
| Lengte (tot onderlink) | 2870 mm | 2960 mm | 3180 mm |
| Breedte (standaard) | 1240 mm | 1360 / 1385 mm | 1380 / 1410 mm |
| Wielbasis | 1540 mm | 1640 mm | 1800 mm |
| Bodemvrijheid | 315 / 335 mm | 320 / 330 mm | 320 / 345 mm |
| Gewicht (met 3-puntshef) | 1165 / 1180 kg | 1225 / 1255 kg | 1380 / 1430 kg |
| Max. snelheid | 13,5 / 14,2 km/h | 13,7 / 14,3 km/h | 13,9 / 14,2 km/h |
Banden per model
Omdat de modellen in formaat verschillen, lopen ze ook op verschillende bandenmaten. Handig om te weten als je vervangende banden of velgen zoekt.
| Model | Banden voor | Banden achter |
|---|---|---|
| AF-22 | 6-14 | 9.5-22 |
| AF-24 | 7-14 | 9.5-24 |
| AF-26 | 7-16 | 12.4-24 |
| AF-28 | 7-16 | 12.4-24 |
| AF-30 | 8-16 | 12.4-24 |
| AF-33 | 8-16 | 12.4-24 |
Aandrijflijn en bediening (alle modellen)
De techniek onder de kap is bij alle zes modellen gelijk opgebouwd. Dat maakt de serie herkenbaar en goed te onderhouden.
| Onderdeel | Uitvoering |
|---|---|
| Aandrijving | Vierwielaandrijving (4WD) |
| Hoofdkoppeling | Droge enkele plaat |
| Differentieel | Kegeltandwiel met difflock |
| Eindreductie | Rechte tandwielen |
| Besturing | Volledige hydraulische stuurbekrachtiging |
| Voetrem | Natte schijfrem |
| Parkeerrem | Pedaalvergrendeling |
| Hefinrichting | 3-puntshef JIS categorie 1, met positiecontrole |
| Veiligheidsframe | 2-stijls (opvouwbaar frame leverbaar) |
| Elektrisch systeem | 12 V — dynamo 420 W, startmotor 1,2 kW |
PTO-toerentallen (aftakas)
De aftakas heeft vier vooruitstanden. De toerentallen verschillen licht per maatklasse — belangrijk als je een werktuig met een specifiek vereist PTO-toerental aansluit.
| Model | PTO-toerentallen (4 standen) |
|---|---|
| AF-22 / AF-24 | 551 / 755 / 963 / 1293 tpm |
| AF-26 / AF-28 | 551 / 755 / 963 / 1352 tpm |
| AF-30 / AF-33 | 595 / 816 / 1039 / 1352 tpm (+ achteruit-PTO) |
Vloeistofinhouden
De vulhoeveelheden zijn grotendeels gelijk; alleen de transmissie- en vooras-inhoud lopen iets op met het formaat.
| Onderdeel | AF-22 / AF-24 | AF-26 / AF-28 | AF-30 / AF-33 |
|---|---|---|---|
| Brandstoftank | 38,0 L | 38,0 L | 38,0 L |
| Motorolie | 4,0 L | 4,0 L | 4,0 L |
| Koelwater (radiateur) | 6,0 L | 6,0 L | 6,0 L |
| Transmissieolie | 38,0 L | 37,0 L | 40,0 L |
| Vooras | 4,0 L | 5,3 L | 5,6 L |
