Revisione Kubota serie 05: testata cilindri e monoblocco

Vuoi far revisionare il tuo motore Kubota serie 05 invece di sostituirlo? Spesso è la scelta più intelligente: finché il monoblocco e l'albero motore sono in buone condizioni, con un kit di revisione e una buona testata riporti il motore in condizioni ottimali per una frazione del prezzo di un motore nuovo. In questa guida scopri quando conviene revisionare, come smontare e montare correttamente la testata cilindri e quali valori di regolazione rispettare.

Adatto a tutta la serie: D905, D1005, D1105, D1305, V1205, V1305 e V1505 (incl. turbo -T/-TE e versioni -E/-E2B/-E3B/-E4B).

Revisionare o sostituire la Kubota serie 05?

La scelta dipende da dove si trova il problema. Esegui prima una prova di compressione e una prova di pressione del circuito di raffreddamento per confermare la diagnosi.

• Problema nella parte superiore (fumo bianco, perdita di liquido refrigerante, testata deformata o incrinata dopo un surriscaldamento) con compressione uniforme: spesso si risolve con una testata cilindri completa, senza aprire il monoblocco.
• Fumo blu e consumo di olio, compressione disomogenea: in questo caso l'usura riguarda le fasce elastiche, i pistoni o le guide valvole. Qui è opportuna una revisione completa.
• Bassa pressione dell'olio, rumore ai cuscinetti, particelle metalliche nell'olio: in questo caso è necessario aprire il monoblocco per i cuscinetti ed eventualmente l'albero motore.

Se il monoblocco e l'albero motore rientrano ancora nelle tolleranze, la revisione è quasi sempre più conveniente di un motore completo (di scambio).

Smontaggio e montaggio della testata cilindri Kubota serie 05

Rimuovere la testata cilindri e rimontarla correttamente è il fulcro della maggior parte delle revisioni. Le regole principali:

• Utilizza sempre una guarnizione della testata nuova. Non riutilizzare mai quella vecchia.
• Non montare il pin-pipe al contrario e non inserire nessun O-ring sul pin-pipe.
• Applica olio motore sulla filettatura dei bulloni della testata.
• Serra i bulloni in più fasi, dal centro verso l'esterno in modo incrociato, seguendo la sequenza prescritta (3 cilindri: 14 bulloni, 4 cilindri: 18 bulloni).
• Coppia finale: 64–68 N·m (6,5–7,0 kgf·m).

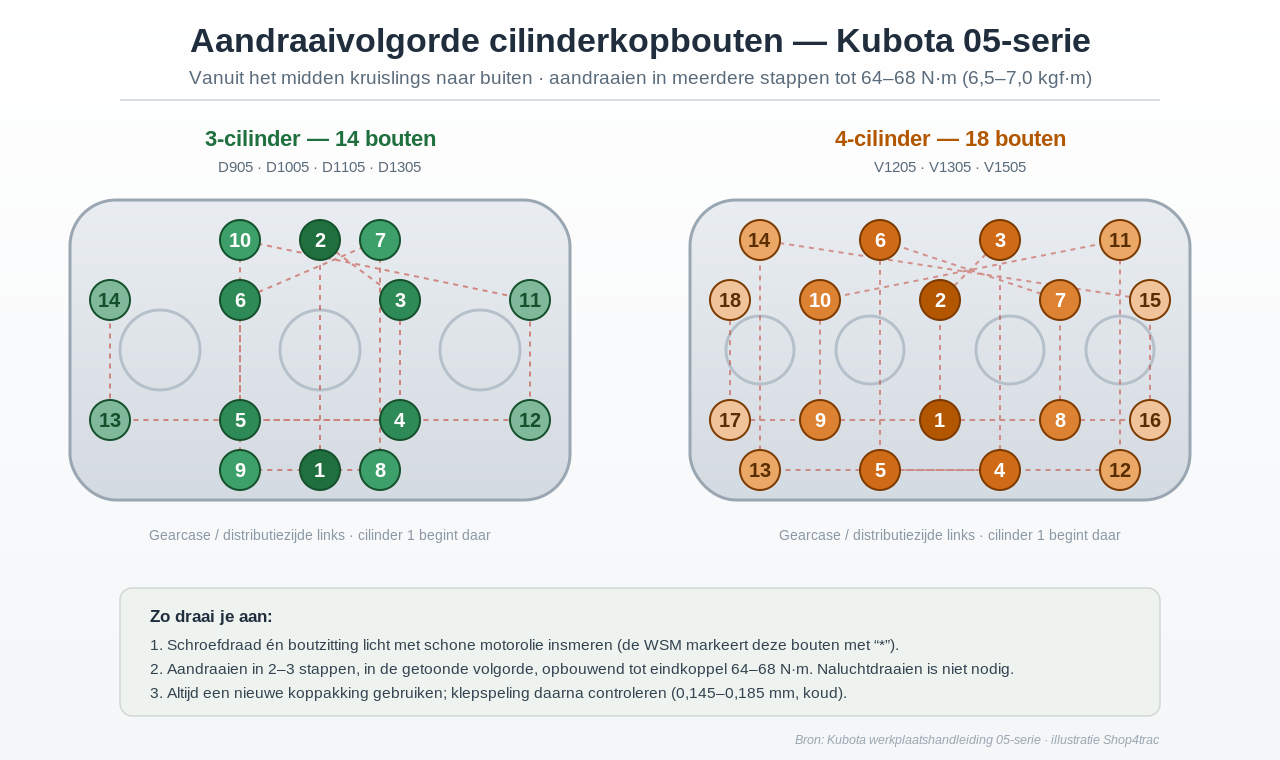

Sequenza di serraggio dei bulloni della testata: dal centro verso l'esterno in modo incrociato, in più fasi fino a 64–68 N·m.

Utile da sapere: dopo il montaggio e il riscaldamento del motore, i bulloni della testata non devono essere riserrati e il gioco valvole non deve essere regolato nuovamente.

Valori di regolazione Kubota serie 05: gioco valvole e top clearance

Due valori sono fondamentali durante il montaggio della testata e dei pistoni:

Il top clearance è la distanza tra la sommità del pistone e la superficie della testata nel punto morto superiore. Se non è corretto, indica uno spessore errato della guarnizione della testata o pistoni non conformi; controllalo sempre durante una revisione.

Kit di revisione Kubota serie 05: cosa contiene?

Un kit di revisione completo contiene generalmente i componenti soggetti a usura da sostituire durante una grande revisione: pistoni e fasce elastiche, cuscinetti e un kit guarnizioni completo. Se vuoi contenere i costi e la parte superiore è ancora in buone condizioni, è disponibile anche il kit di revisione in-frame, con cui sostituisci pistoni e fasce senza rimuovere l'intero monoblocco dalla macchina. Inoltre sono disponibili componenti singoli: pistoni, cuscinetti di biella e la boccola del cuscinetto/spinotto pistone.

Kubota serie 05: i componenti non sono intercambiabili tra i modelli

Questa è l'insidia principale nella revisione. Poiché l'alesaggio varia da modello a modello, la guarnizione della testata e i pistoni non sono intercambiabili tra i modelli. Un pistone da 72 mm di un D905/V1205 non si adatta a un monoblocco da 78 mm di un D1105/V1505, e la guarnizione della testata di un D905 non tiene su un D1105. Ordina quindi sempre i componenti in base al modello esatto del motore e al numero di serie. Presta attenzione anche a questo: la serie 05 ha canne a secco, quindi il liquido refrigerante nell'olio proviene dalla testata o dalla guarnizione, non da una "canna incrinata".
