Śruby głowicy Yanmar YM | Momenty dokręcania

Yanmar YM1510 3T75U, YM226.

Yanmar to japoński producent silników lądowych i morskich. Głowica cylindrów silnika jest ważną częścią pokrywającą cylindry i kontrolującą kompresję silnika. Ważne jest, aby prawidłowo wyregulować moment obrotowy głowicy cylindrów, aby uniknąć problemów z silnikiem.

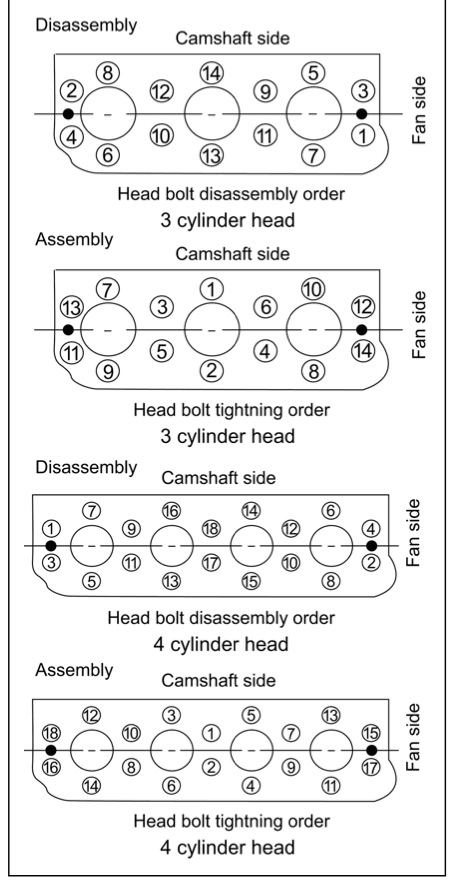

Seria YM, seria F i seria FX to różne modele japońskich ciągników Yanmar. Wartości momentu obrotowego głowicy cylindrów dla tych modeli mogą się różnić, dlatego ważne jest, aby zapoznać się ze specyfikacjami konkretnego modelu. Ogólnie rzecz biorąc, zaleca się przestrzeganie prawidłowej kolejności dokręcania.

Istnieje duża różnica pomiędzy maszynami rolniczymi Yanmar a silnikami morskimi Yanmar. Maszyny rolnicze są przeznaczone do użytku lądowego, natomiast silniki morskie Yanmar są przeznaczone do użytku na statkach. Silniki okrętowe muszą być specjalnie zaprojektowane do pracy na łodziach, gdzie są narażone na działanie słonej wody, fal i innych specyficznych warunków. Nie zawsze oznacza to, że momenty dokręcania są różne. Ważne jest wcześniejsze porównanie silników i części, ponieważ niektóre części mogą się różnić.

Ważne jest, aby sprawdzić i dostosować momenty obrotowe głowicy cylindrów silnika Yanmar do specyfikacji konkretnego modelu. Może to pomóc w zapobieganiu problemom z silnikiem i przedłużeniu jego żywotności. Jeśli nie masz pewności, jak to zrobić, zawsze skonsultuj się z profesjonalnym mechanikiem lub producentem.

Zawory .006, + 15,25mm

Śruby głowicy 29, 58, ostatecznie 72 do 79 ft-lbs. = w NM 39,3 nm, 78 nm, 97–107,2 nm

Śruby wspomagające głowicę cylindrów 22 ft. funty

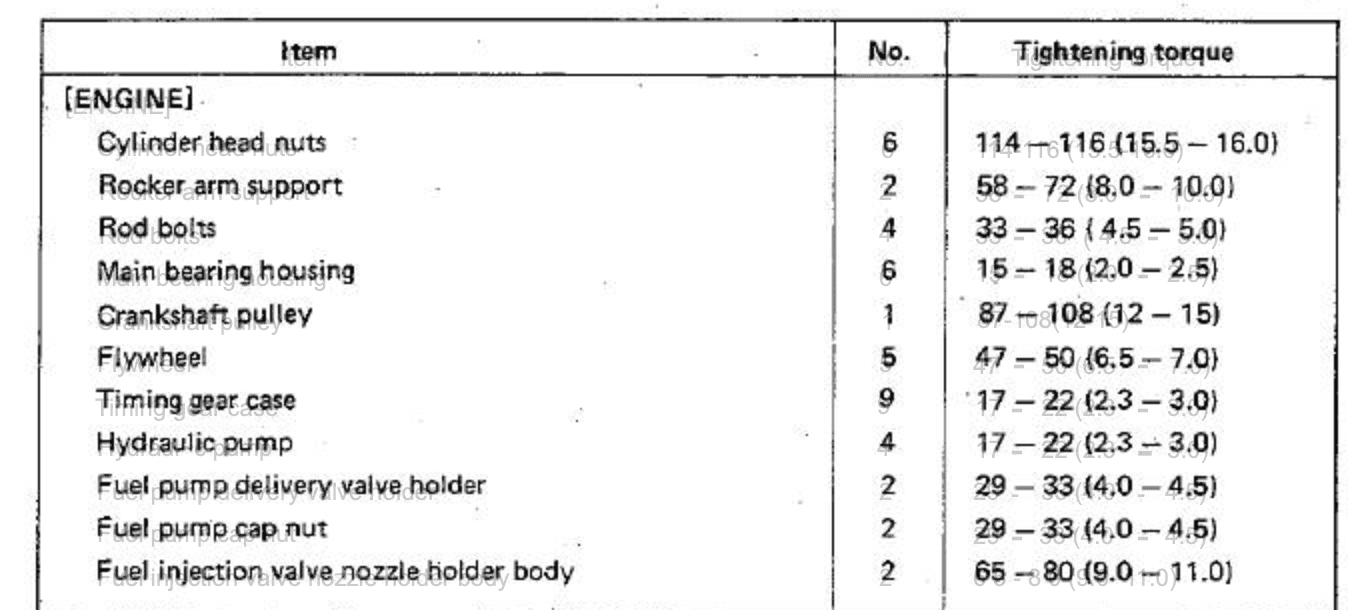

2T73U | 2TR13A

Śruby głowicy 29, 58, ostatecznie 114-116 ft lbs. = 15,5-16,0 kg-m

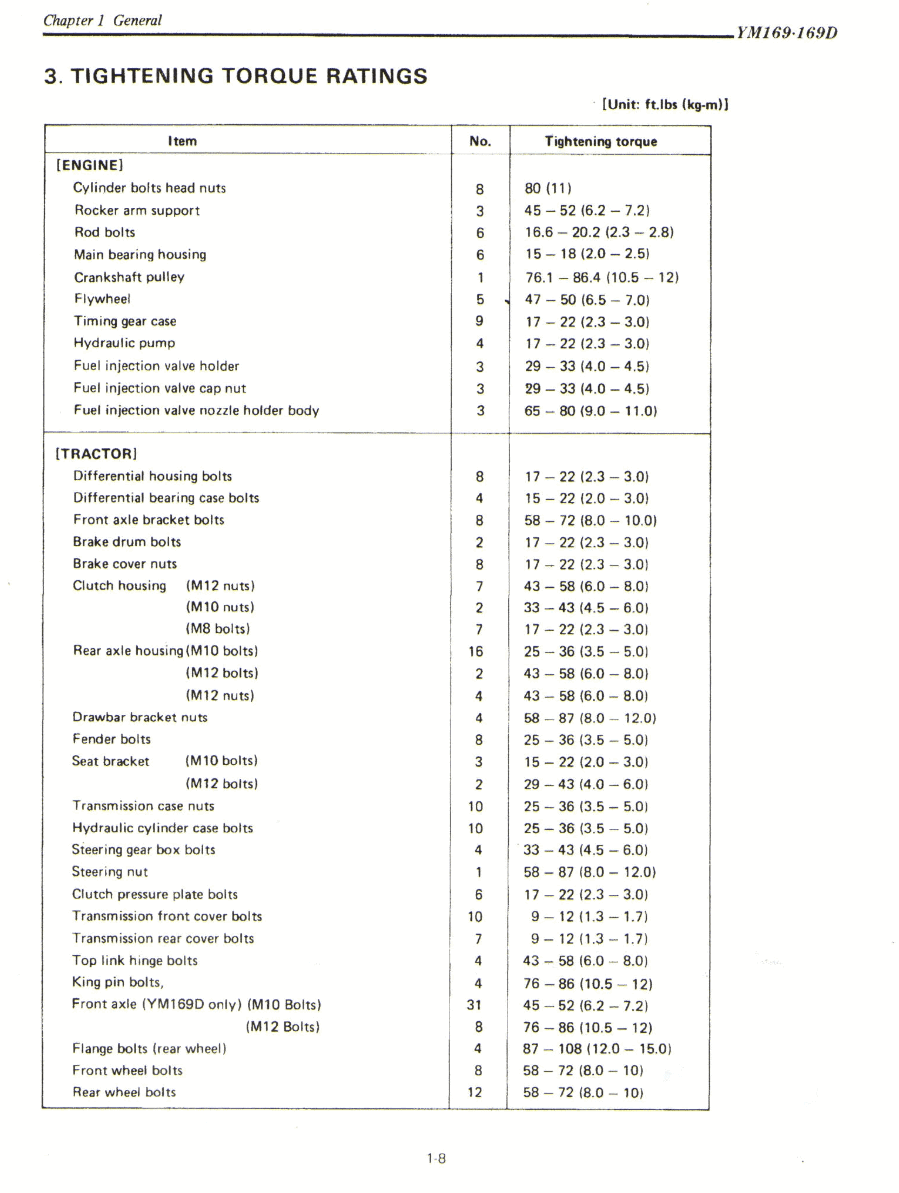

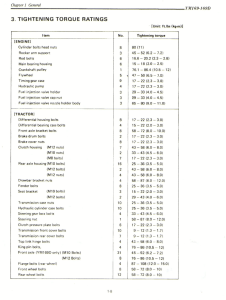

Uważaj na serię 3T72! Poniżej znajduje się tabela z przeglądem podobnym do YM169.

Seria Yanmar TNE

Moment dokręcania śruby łożyska głównego

2TNE68, 3TNE68 (M9x1,25)
53-57 Nm
3TNE74 (M10x1,25)
80-85 Nm
3TNE78A, 3TNE82A (M10x1,5)
78-82 Nm
3TNE82, 4TNE82
3TNE84T, 4TNE84T
3TNE88, 4TNE88 (M12x1,5)
98-102 Nm

Seria Yanmar TNE
Moment dokręcania śruby korbowodu

2TNE68, 3TNE68 (M7x1,0)
23-28 Nm
3TNE74 (M7x1,0)
23-28 Nm
3TNE78A , 3TNE82A (M8x1,0)
38-42 Nm
3TNE82, 4TNE82
3TNE84T, 4TNE84T
3TNE88, 4TNE88 (M9x1,0)
45-55 Nm

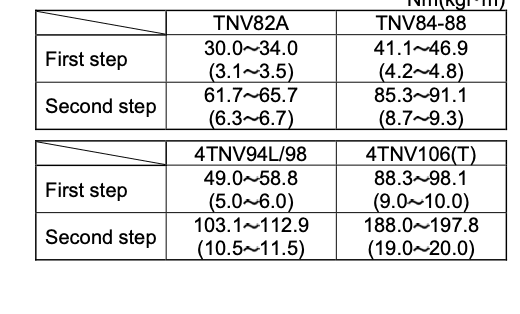

Momenty dokręcania śrub głowicy cylindrów w silnikach Yanmar TNE
2TNE68, 3TNE68 (M8x1,25)
38-42 Nm
3TNE74 (M9x1,25)
60-65 Nm
3TNE78A, 3TNE82A (M9x1,25
68-72 Nm
3TNE82, 4TNE82
3TNE84T, 4TNE84T
3TNE88, 4TNE88 (M10x1,25
87-93 Nm







Informacje będą dalej uzupełniane. Lub jeśli masz jakieś pytania, zapytaj!
