Yanmar YM kopbouten | Aanhaalmomenten

Yanmar YM1510 3T75U, YM226.

Yanmar is een Japanse fabrikant van land- en marinemotoren. De cilinderkop van een motor is een belangrijk onderdeel dat de cilinders afdekt en de compressie van de motor regelt. Het is belangrijk om de aanhaalmomenten van de cilinderkop correct af te stellen om problemen met de motor te voorkomen.

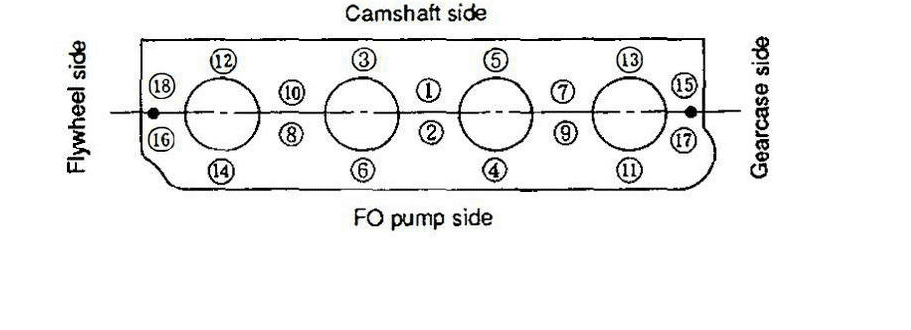

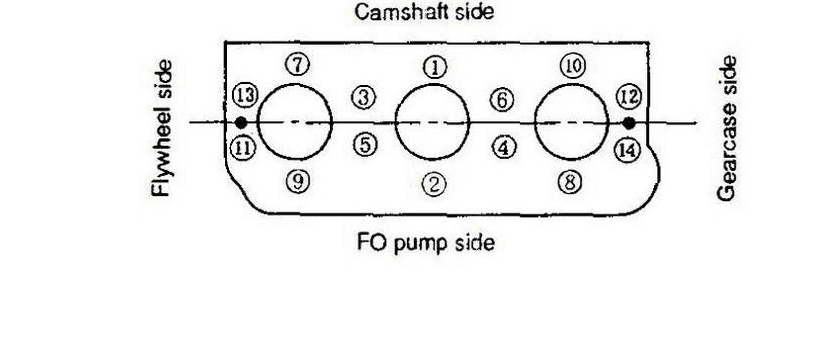

De YM serie, F serie en FX serie zijn verschillende modellen van Japanse Yanmar tractoren. De aanhaalmomenten van de cilinderkop voor deze modellen kunnen variëren, dus het is belangrijk om de specificaties van uw specifieke model te raadplegen. Over het algemeen wordt aanbevolen om een juiste volgorde van aanhalen aan te houden.

Er is een groot verschil tussen Yanmar landbouwmachines en Yanmar marinemotoren. Landbouwmachines zijn ontworpen voor gebruik op het land, terwijl Yanmar marinemotoren zijn ontworpen voor gebruik op schepen. Marinemotoren moeten speciaal worden ontworpen om te functioneren in een boot, waar ze blootgesteld worden aan zout water, golven en andere specifieke omstandigheden. Het wil dan niet altijd zeggen dat de aanhaalmomenten anders zijn. Wel is het belangrijk om van te voren de motoren en onderdelen te vergelijken daar bepaalde delen kunnen afwijken.

Het is belangrijk om de aanhaalmomenten van de cilinderkop van uw Yanmar motor te controleren en af te stellen volgens de specificaties van uw specifieke model. Dit kan helpen om problemen met de motor te voorkomen en de levensduur van de motor te verlengen. Als u twijfelt over hoe dit te doen, raadpleeg dan altijd een professionele monteur of de fabrikant.

Valves .006, + 15,25mm

Head bolts 29, 58, finally 72 to 79 ft lbs. =in NM 39,3nm, 78nm, 97-107,2nm

Cylinder head assist bolts 22 ft. lbs.

2T73U | 2TR13A

Head bolts 29, 58, finally 114-116 ft lbs. = 15.5-16.0Kg-M

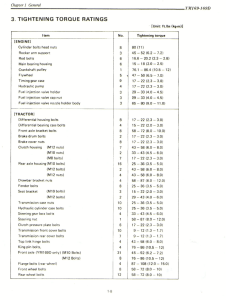

Let op voor de 3T72 serie! Hieronder een tabel met een overzicht gelijk aan de YM169.

Yanmar TNE Series

Main Bearing bolt torque

2TNE68, 3TNE68 (M9x1.25)
53-57 Nm
3TNE74 (M10x1.25)
80-85 Nm
3TNE78A, 3TNE82A (M10x1.5)
78-82 Nm
3TNE82, 4TNE82
3TNE84T, 4TNE84T
3TNE88, 4TNE88 (M12x1.5)
98-102 Nm

Yanmar TNE Series
Connecting Rod Bolt Torque

2TNE68, 3TNE68 (M7x1.0)
23-28 Nm
3TNE74 (M7x1.0)
23-28 Nm
3TNE78A, 3TNE82A (M8x1.0)
38-42 Nm
3TNE82, 4TNE82
3TNE84T, 4TNE84T
3TNE88, 4TNE88 (M9x1.0)
45-55 Nm



Yanmar TNE engines Cylinder Head Bolt Torques
2TNE68, 3TNE68 (M8x1.25)
38-42 Nm
3TNE74 (M9x1.25)
60-65 Nm
3TNE78A, 3TNE82A (M9x1.25
68-72 Nm
3TNE82, 4TNE82
3TNE84T, 4TNE84T
3TNE88, 4TNE88 (M10x1.25
87-93 Nm







Informatie wordt verder aangevuld. Of voor vragen stel ze gerust!
