Informations générales sur les couples de serrage de tous les moteurs Kubota.
- Une règle importante est que les boulons de tête doivent d’abord être huilés, sur lesquels le NM correct peut ensuite être mesuré avec la clé dynamométrique.
Tuning de tous les moteurs 05 :
- D905, D1005, D1105
- V1205, V1305, V1505
Jeu des soupapes lorsque le moteur est froid :
- 0,145 à 0,185mm
- 0,00571 à 0,00728 pouce
Boulons de tête:
- 63.7nm à 68.6nm
- 6,5 à 7KGF
- 47,0 à 50,6 FT-LBS
Boulon Palier principal
- Boulon 1 29.4nm à 34.3
- Boulon 2 49.0 à 53.9nm
Bougie de préchauffage:
- 7,8 à 14,7 nm
- 0,8 à 1,5KGf
- 5,8 à 10,8 FT-LBS
Réglage de tous les moteurs 03
- D1503, D1703, D1803
- V2003, V2203, V2403
Jeu des soupapes lorsque le moteur est froid :
- 0,18 à 0,22 mm
- 0,0071 à 0,0087 pouce
Boulons de tête:
- 93,1nm à 98nm
- 9,5 à 10,0KGF
- 68,7 à 72,3 FT-LBS
Boulon Palier principal
- Boulon 1 46,1 à 50,9
- Boulon 2 68,6 à 73,5 nm
Bougie de préchauffage:
- 19,6 à 24,5 nm
- 2,0 à 2,5KGf
- 14,5 à 18,1 FT-LBS
Réglage de tous les moteurs 02
- Z402, Z482
- D622, D722, D782
Jeu des soupapes lorsque le moteur est froid :
- 0,145 à 0,185mm
- 0,00571 à 0,00728 pouce
Boulons de tête:
- 37.3nm à 42.2nm
- 3.8 à 4.3KGF
- 27,5 à 31,1 FT-LBS
Boulon Palier principal
- Boulon 1 12.7 à 15.7nm
- Boulon 2 26,5 à 30,4 nm
Bougie de préchauffage:
- 7,85 à 14,7 nm
- 0,8 à 1,5KGf
- 5,8 à 10,8 FT-LBS
Règle générale pour les boulons par taille

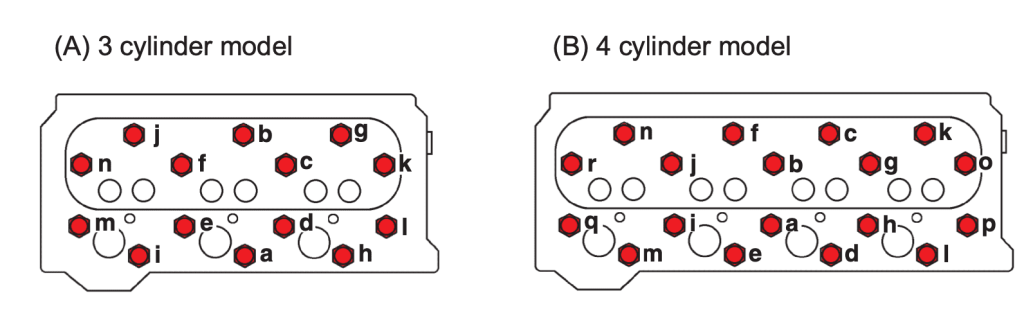

Couple et séquence de serrage du moteur Z750 Kubota
