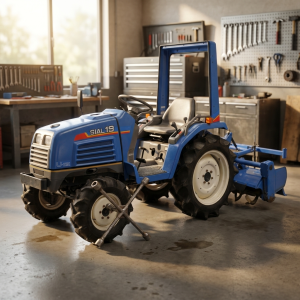

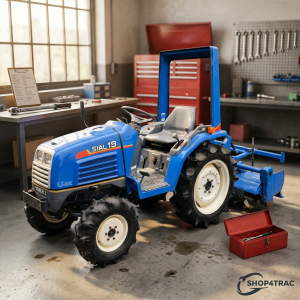

Iseki SIAL TF15, TF17 en TF19 werkplaatsgegevens — aanhaalmomenten, afstellingen en onderdeelnummers

Ga je zelf sleutelen aan je Iseki SIAL? Dan heb je niet alleen gereedschap nodig maar ook de juiste waarden. Een wielbout die te los zit kan je de kop kosten, te strak zit betekent afgebroken draadeinden. Een koppeling met verkeerde speling slipt of ontkoppelt nooit volledig. In dit artikel vind je alle werkplaatsgegevens van de TF15, TF17 en TF19 op een rij — aanhaalmomenten, afstelwaarden, onderdeelnummers en zekeringen — allemaal direct uit de originele Iseki-handleiding.

Aanhaalmomenten — wielmoeren en wielbouten

Iseki geeft de aanhaalmomenten in kg·cm op (kilogram-kracht-centimeter, een Japanse maat). Heb je een moderne momentsleutel met Newtonmeter? Gebruik dan de volgende vuistregel: 1 kg·cm ≈ 0,098 Nm. Dus 1000 kg·cm is ongeveer 98 Nm.

Controleer de wielmoeren na elke band-montage en daarna nog eens na de eerste 10 draaiuren. Nieuwe banden kunnen licht zetten, waardoor bouten wat losser kunnen komen. Ook na wielwissel voor het seizoen is een hercontrole na een paar uur werken verstandig.

Bandenspanning — per model en uitvoering

De bandenspanning verschilt per uitvoering. In het volledige overzicht (zie het specificatie-artikel) staat het precies per model, maar als vuistregel: 2,0 kgf/cm² (ca. 2,0 bar) voor en 1,6 kgf/cm² (ca. 1,6 bar) achter. Sommige 06- en HS-uitvoeringen vragen 1,8 bar voor.

Controleer de bandenspanning minimaal elke 100 draaiuren, en sowieso bij zichtbare afwijking zoals scheefstand of platdrukking. Doe het altijd met koude banden, vóór de eerste rit van de dag — warme banden geven een vertekend beeld.

Koppeling afstellen — 20 tot 30 millimeter vrije speling

De vrije speling van het koppelingspedaal hoort 20 tot 30 mm te zijn. Je meet dit door met je hand het pedaal langzaam in te drukken tot je weerstand voelt — dat is het punt waarop de koppeling begint te ontkoppelen. Het stuk ertussen is de vrije speling.

Is de speling te klein, dan blijft het druklager constant tegen de koppelingvingers duwen. Gevolg: vroegtijdige slijtage van het druklager, en koppeling die sneller gaat slippen onder belasting. Is de speling te groot, dan ontkoppelt de koppeling nooit helemaal. Schakelen wordt zwaar en je hoort tandwielen “krassen”.

Afstelprocedure:

1. Zet de tractor op de handrem en blokkeer de wielen.
2. Zoek onder de tractor de verstelbare stang (turnbuckle) van de koppelingskabel.
3. Draai de borgmoer op de turnbuckle los.
4. Draai de turnbuckle in of uit tot de pedaalspeling tussen 20 en 30 mm is.
5. Draai de borgmoer stevig vast — en controleer dat hij écht vast zit, anders verstel je alles weer.
6. Test: pedaal moet soepel terugveren en de koppeling moet bij ongeveer halve pedaalslag volledig los zijn.

Rem afstellen — gelijke speling is levensbelangrijk

De SIAL heeft twee onafhankelijke rempedalen — links voor het linker achterwiel, rechts voor het rechter. Voor veldwerk handig (scherp draaien), voor de openbare weg verplicht gekoppeld. De vrije speling moet voor elk pedaal 20 tot 30 mm zijn, en net zo belangrijk: de indrukdiepte van links en rechts moet gelijk zijn.

Afstelprocedure:

1. Koppel de rempedalen van elkaar los (haal de verbindingsbeugel eraf).
2. Draai de borgmoer op de verstelstang los.
3. Verstel de stang tot de vrije speling van dat pedaal binnen 20–30 mm valt.
4. Doe hetzelfde aan de andere kant, en zorg dat beide pedalen bij gelijke indrukdiepte pakken.
5. Zet beide borgmoeren goed vast.
6. Koppel de pedalen weer, controleer de parkeerrem: die moet zonder problemen pakken en ontgrendelen.
7. Rij op lage snelheid een stukje en test het remgedrag — de tractor mag niet scheeftrekken.

V-riem spanning — doorbuiging 10 tot 12 mm

De V-riem drijft de dynamo en de waterpomp aan. Te slappe riem betekent slippen, oververhitting van de motor en een ongeladen accu. Te strakke riem belast de lagers van dynamo en waterpomp onnodig, met vroegtijdige uitval als gevolg.

Correcte spanning controleer je door met je vinger midden op de riem te drukken (tussen dynamo en waterpompschijf). De doorbuiging moet 10 tot 12 mm zijn. Niet meer, niet minder.

Afstelprocedure:

1. Draai de bevestigingsmoer en -bout van de dynamo los (twee punten: draaipunt en spanstang).
2. Schuif de dynamo uit of in tot je de juiste riemspanning krijgt.
3. Zet eerst de spanstang vast, daarna de bevestigingsbout bij het draaipunt.
4. Controleer opnieuw met je vinger — door het vastzetten kan de spanning iets zijn veranderd.
5. Inspecteer de riem op scheuren, rafels, glanzende vlekken (teken van slippen) of verharding. Vervang bij elke twijfel.

Stuurspeling en toe-in

Stuurspeling. De toegestane speling aan de rand van het stuurwiel is 30 tot 60 mm. Meer speling dan dat duidt op slijtage in het stuurhuis, versleten kogelscharnieren van de stuurstangen of te grote lagerspeling in de spindels. Meet door de voorwielen recht te zetten en het stuurwiel heen en weer te bewegen zonder dat de wielen meedraaien — wat je aan de stuurrand beweegt, dát is je speling.

Toe-in. Meet het verschil tussen de voorkant en achterkant van de voorwielen, exact op ashoogte. In de handleiding heet dat afstand A (voorkant) en B (achterkant). Het verschil (B min A) moet 2 tot 6 mm zijn — de voorwielen staan dus net ietsje “knieën naar binnen” als je de SIAL van boven bekijkt. Dat voorkomt slingeren en zorgt voor rechte banden-slijtage.

Toe-in verstel je via de stuurstangen. Dat klinkt simpel maar als je het nooit eerder gedaan hebt: laat het door een werkplaats doen. Verkeerde toe-in verpest in een paar uur werken je voorbanden.

Onderdeelnummers slijtdelen — direct uit de handleiding

Hieronder de OEM-nummers van de belangrijkste slijtdelen zoals vermeld in de originele onderdelencatalogus van de Iseki SIAL. Per onderdeel vind je terug of Shop4trac het levert en waar je het vindt.

Zekeringen — wat zit waar en welke waarde

Het zekeringenkastje van de SIAL zit onder de motorkap, vlakbij de batterij. Het standaard zekeringenpaneel bevat acht werkzekeringen plus een set reserves. De meeste zekeringen zijn van het gangbare mini-blade type en gewoon bij iedere auto-onderdelenzaak te krijgen — je hoeft er geen dealer voor te bezoeken.

Twee zekeringen verdienen extra uitleg. De fusible link (nummer 11) is een speciale zekeringdraad die de hele boordelektra beschermt — als die doorbrandt, heeft de tractor écht een kortsluiting gehad en moet je zoeken wat er fout is voordat je hem vervangt. De slow-blow zekering van 50 A (nummer 12) zit in de hoofdvoeding en fungeert als tweede beveiliging. Als beide in orde lijken maar je krijgt alsnog geen stroom op het dashboard: dat zijn de twee waar je als eerste naar kijkt.

Checklist: voordat je de moersleutel pakt

Een korte samenvatting om bij de hand te hebben als je zelf aan het sleutelen gaat:

• ✅ Wielen voor: 900–1100 kg·cm (88–108 Nm)
• ✅ Wielen achter: 1000–1200 kg·cm (98–118 Nm), standaard ~950–1000
• ✅ Koppelingspedaal vrije speling: 20–30 mm
• ✅ Rempedalen vrije speling: 20–30 mm — links en rechts gelijk!
• ✅ V-riem doorbuiging bij vingerdruk: 10–12 mm
• ✅ Stuurspeling: 30–60 mm aan stuurrand
• ✅ Toe-in (B − A): 2–6 mm
• ✅ Bandenspanning: standaard 2,0 bar voor / 1,6 bar achter (koud!)

Print het desnoods uit en hang het in de schuur. Als je deze waarden kent én respecteert, zit je de helft van alle mogelijke sleutelfouten al voor.
