Het installeren van een hydraulisch systeem op een Iseki minitractor voor het aansluiten van een voorlader is een waardevolle upgrade die de functionaliteit van je tractor aanzienlijk vergroot. Hieronder vind je een stapsgewijze handleiding om dit proces succesvol te voltooien.
💶 Prijsoverzicht: Voorlader Aanbouwen aan een Minitractor
Een voorlader op je minitractor verhoogt niet alleen de veelzijdigheid, maar ook de waarde van je machine aanzienlijk. Of je nu hooibalen wilt verplaatsen, compost wilt scheppen of pallets wilt verplaatsen — een voorlader maakt het werk lichter én sneller. Maar wat kost dat nu precies, en waar moet je op letten?
🏗️ Prijzen van de Voorlader Zelf
Er is een duidelijk onderscheid tussen verschillende kwaliteitsklassen voorladers:
1. Premium voorladers
(zoals MX, Cochet of TENIAS uit Spanje)
-
Prijsindicatie: €2.500 – €3.500 (excl. btw)
-
Kenmerken: Zwaardere constructie, vaak inclusief joystickbediening, bredere bak, betrouwbare cilinders, betrouwbare hydrauliek ventielen, makkelijker accessoires te vinden en (veel) mooie(re) afwerking.
-
Aanbevolen voor: Dagelijks gebruik, intensieve werkzaamheden, professioneel werk.
2. Budget voorladers
(bijv. Katana uit Polen of Sanko)
-
Prijsindicatie: €1.600 – €2.200 (excl. btw) – je hebt ook bij deze leveranciers kwaliteitsonderscheid in modellen! Het gaat hier over de basismodellen die je hieronder in de afbeeldingen ziet.
-
Kenmerken: Prima instapkwaliteit, lichtere opbouw, vaak meegeleverd met eenvoudige joystick.
-
Aanbevolen voor: Incidenteel gebruik zoals wat hooi verplaatsen of tuinklusjes. Waarvan de Sanko en Katana de laatste jaren hun kwaliteit wel verbeteren!
🔧 Montagekosten
Hoewel het technisch mogelijk is om een voorlader zelf aan te bouwen (en met deze blog lukt dat ook!), kiest een deel van de gebruikers ervoor om dit werk uit te besteden aan een monteur.
Arbeidskosten monteur
-
Prijsindicatie: €250 – €600
-
Tijdsbesteding: ± 5 à 6 uur voor amateur en 2-4 uur voor professioneel
-
Let op: Dit bedrag is exclusief onderdelen en materialen zoals hierboven vernoemd.
🧰 Een handige monteur heeft naast basisgereedschap ook een krik, slagmoersleutel en hefvoorziening nodig om veilig en efficiënt te kunnen werken.
📋 Benodigdheden voor aanbouw (naast de voorlader zelf)
|
Onderdeel |
Richtprijs (€) |
Opmerking |
|---|---|---|
|
Hydrauliekventiel (2 secties) |
€120 – €250 |
Met of zonder joystick |
|
Hydrauliekslangen (4 stuks) |
€80 – €150 |
Afhankelijk van lengte en koppelingen |
|
Aansluitstukken + T-stukken |
€40 – €100 |
Voor splitsing en koppeling leidingen |
|
Olie en kleine materialen |
€30 – €60 |
O-ringen, tape, vulolie |
|
Montagehulp/ondersteuning |
n.v.t. |
Deze blog! 😉 |
🔧 Stappenplan: Hydrauliek Aansluiten voor Voorlader op Iseki Minitractor
1.
Voorbereiding en Veiligheid
-
Tractor uitschakelen: Zorg ervoor dat de tractor volledig is uitgeschakeld en op een vlakke ondergrond staat.
-
Druk aflaten: Laat eventuele druk in het hydraulisch systeem af om ongelukken te voorkomen. Beweeg bijvoorbeeld de hendel van de hef naar voren en of naar achteren.
-
Gereedschap verzamelen: Zorg voor het juiste gereedschap en de benodigde onderdelen, zoals slangen, koppelingen, ventielblok, olieopvangbak, vervangende olie, remreiniger met doeken, etc
2.
Bepaal de Aftakpunten
-
Drukleiding identificeren: Zoek de hogedrukleiding die van de hydrauliekpomp komt; deze bevindt zich meestal onder de stoel of nabij de transmissie
-
.
- In het verleden deden we het zelf vanaf de hydrauliekpomp bij bijvoorbeeld een Iseki TA landleader tractor. Je kunt ervoor kiezen dit onder de voetstap te doen, omdat je hier meer ruimte hebt voor de aansluiting.
- Let er op geen vuil in de leidingen achter te laten! Dit kan ervoor zorgen dat plunjers etc. in het hydraulieksysteem gaan vastzitten!
-
Retourleiding lokaliseren: Identificeer de retourleiding naar de tranmissie. Deze zit vanzelfsprekend aan de andere kant van de zijde die je hebt aangesloten voor de druk.

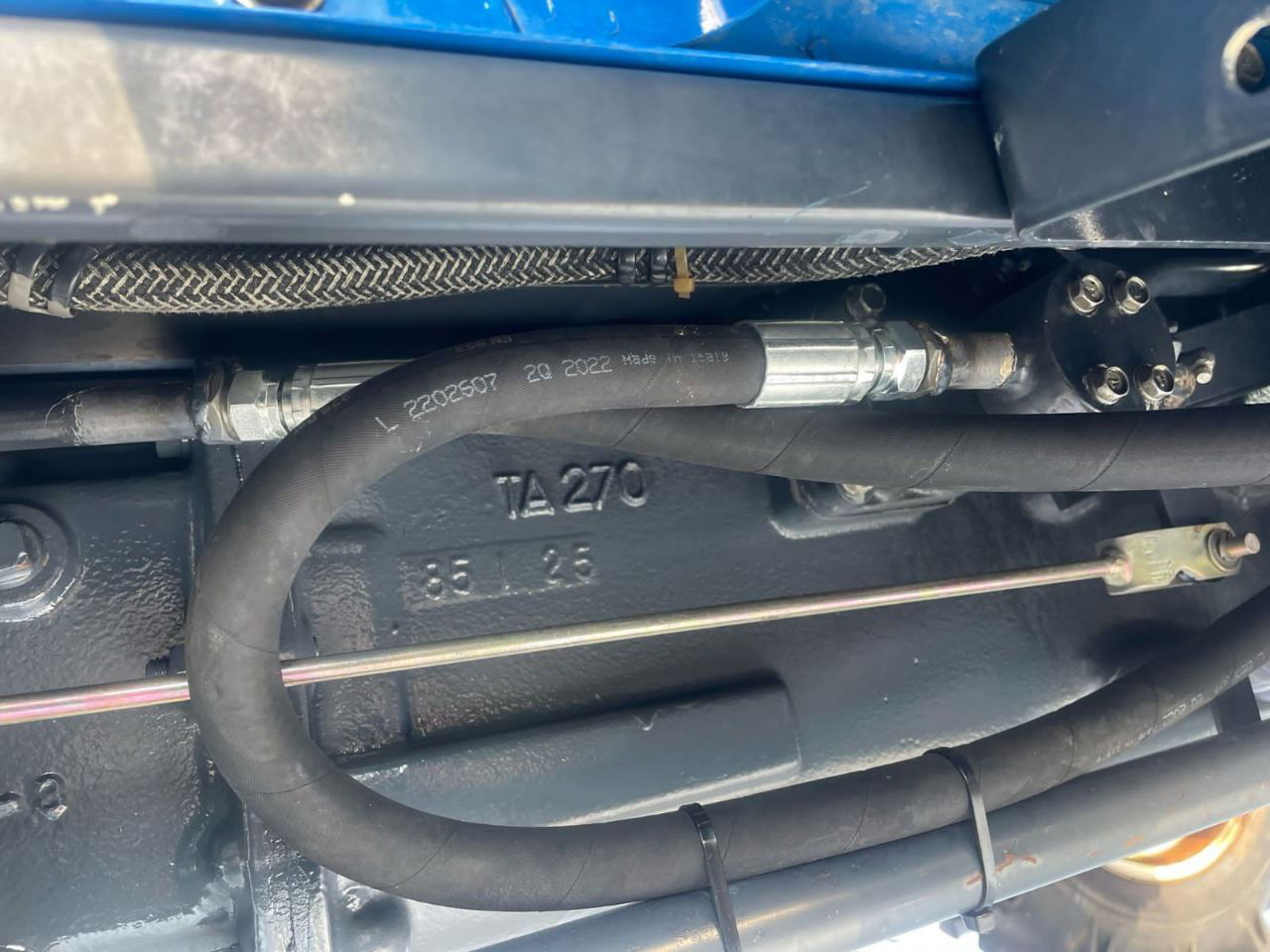

Voorbeeld voor een van de volgende modellen:
Iseki
- TA250, TA255, TA262, TA267, TA275, TA287, TA312, TA317, TA525, TA530
- TA207, TA210, TA215, TA227, TA230, TA235, TA247, TA250, TA255, TA262, TA267, TA270, TA287, TA317
- TA250F, TA255F, TA262F, TA267F, TA275F, TA287F, TA312F, TA317F, TA525F, TA530F
- TA207F, TA210F, TA215F, TA227F, TA230F, TA235F, TA247F, TA250F, TA255F, TA262F, TA267F, TA270F, TA287F, TA317F
- TA538 – TA 5040 (Duitse).
3.
Installatie van het Ventielblok
-
Ventielblok kiezen: Selecteer een geschikt ventielblok met minimaal twee dubbelwerkende secties en een ingebouwd overdrukventiel (max. 110 bar).
-

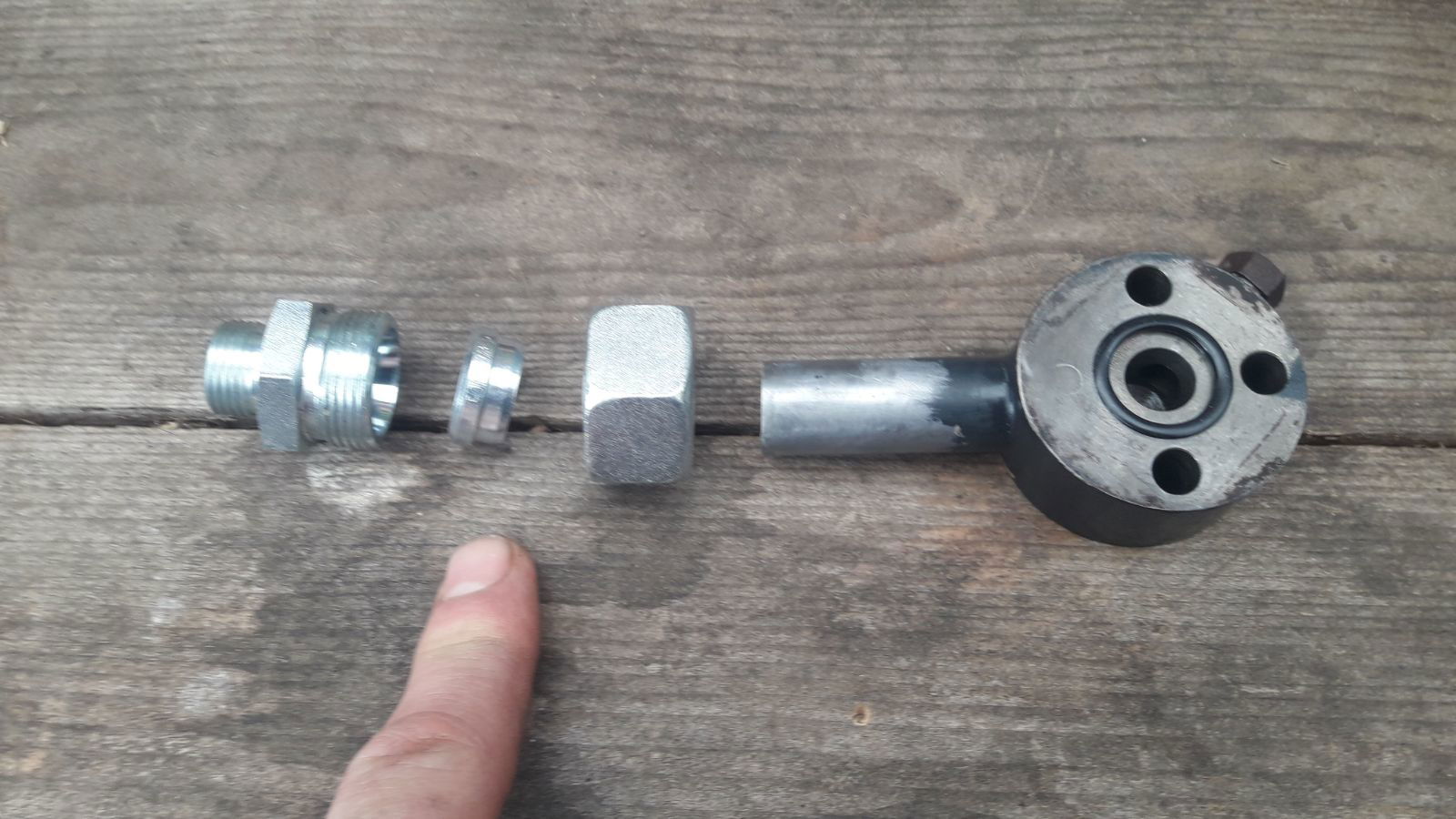

Aansluiten op drukleiding: Snijd de drukleiding door en installeer een T-stuk of koppeling om het ventielblok aan te sluiten.
-
Retourleiding aansluiten: Verbind de retourpoort van het ventielblok met de retourleiding naar het hydrauliekreservoir.
4.
Aansluiten van de Voorlader
-
Hydrauliekslangen verbinden: Sluit de hydrauliekslangen van de voorlader aan op de uitgangen van het ventielblok. Zorg ervoor dat de slangen correct zijn aangesloten voor de juiste bewegingsrichting.
-
Bevestiging controleren: Controleer of alle koppelingen stevig vastzitten en geen lekkages vertonen.
5.
Systeem Testen
-
Oliepeil controleren: Vul het hydraulisch systeem bij indien nodig en controleer het oliepeil.
-
Tractor starten: Start de tractor en bedien het ventiel om de voorlader te testen.
-
Controle op lekkages: Inspecteer alle aansluitingen op lekkages tijdens de werking.
🛠️ Tips en Aanbevelingen
-
Onderhoud: Vervang regelmatig de hydrauliekolie en filters om optimale prestaties te behouden.
-
Handleidingen: Raadpleeg de gebruikershandleiding van je specifieke Iseki-model voor gedetailleerde informatie.
-
Professioneel advies: Bij twijfel is het raadzaam om een specialist te raadplegen of ons eventuele te benaderen voor extra advieds!
🛠️ Aanbouw van een Voorlader aan een Iseki Landleader
De Iseki Landleader is een compacte en robuuste minitractor, en leent zich uitstekend voor de montage van een voorlader. Het bevestigingssysteem dat je beschrijft (met vier bouten per zijde aan het cabinerubber-gedeelte en twee verstevigingsstangen naar voren) is een beproefde constructie die zorgt voor een stevige, maar relatief eenvoudig te realiseren montage.
🔩 Stap-voor-stap: Voorlader bevestigen aan het chassis
1. Bevestigingsplaten positioneren
-
De voorlader wordt geleverd met stevige U-vormige bevestigingsarmen (zoals op de foto).
-
Positioneer deze zijkanten zo dat ze exact passen over de zijkanten van het chassis, net vóór of rond het cabinerubber/de voetplaat.
-
Deze plek is ideaal omdat het chassis hier doorgaans extra verstevigd is en ruimte biedt voor een montage met meerdere bouten.
2. Bevestiging met 4 bouten per zijde
-
Elke zijde van de voorladersteun wordt met vier bouten aan het chassis bevestigd.
Soms gaat het wat lastiger als er nog geen voorlader beschikbaar is. Dit was in 2017 toen er voor een Iseki GEAS een voorlader opmaat aangebouwd moest worden.
3. Montage van de voorste steunstangen
-
Aan de voorzijde lopen twee schuine steunstangen vanaf het basisframe naar het front van de tractor oftewel frontgewicht balk.
-
Deze stangen zorgen voor extra stijfheid en voorkomen dat het frame achterover buigt bij zware belasting.
-
Bevestig ze met bestaande boutgaten of versterkingsplaten; bij voorkeur met een extra bevestigingsplaat aan de binnenzijde van het chassis.
4. Controle van de pasvorm
-
Controleer na de montage of de voorlader vrij beweegt en of er speling of vervorming optreedt bij beweging.
-
Gebruik een hydraulische krik of hefarm om de lader in positie te houden tijdens het borgen van de bouten.
5.
Afstelling en pascontrole van het frame
-
Beweeg de voorladerarm met de hand of een takel iets op en neer terwijl je controleert op:
-
Voldoende ruimte tussen het frame en de motorkap of uitlaat.
-
Geen contactpunten met stuurstangen, remleidingen of kabels.
-
-
Check of de cilinders en armen goed in lijn liggen — vooral belangrijk voor de lange levensduur van de hydraulische leidingen.
Samevatting van aansluiting hydrauliek
6.
Hydrauliekleidingen aanleggen
-
Drukleiding van de pomp: Deze komt van onder het voetplateau of direct vanaf de pomp. Snijd de leiding door, monteer een T-stuk of snelkoppeling en sluit de toevoer naar het ventielblok aan.
-
Retourleiding naar transmissie of tank: Sluit de retourpoort van het ventielblok aan op de originele retourleiding of tap een nieuw punt af richting het oliecarter.
-
Werkleidingen naar cilinders: Verbind de vier hydrauliekslangen met het ventielblok (2x lift en 2x kantel). Zorg dat ze lang genoeg zijn voor het volledige bereik van de arm, maar niet te lang dat ze kunnen knikken.
-
Gebruik slangklemmen of beugels om de slangen strak tegen het frame te houden.
7.
Montage van het bedieningsventiel
-
Het ventiel bevestig je op een goed bereikbare plek, meestal bovenaan het voorladerframe.
-
Zorg dat de hendels vrij kunnen bewegen zonder de motorkap of stoel te raken.
-
Een dubbelwerkend 2-sectie ventiel is standaard: één sectie voor heffen/dalen, de ander voor kiepen van de bak.
8.
Olie bijvullen en systeem testen
-
Vul de hydrauliektank bij tot het juiste peil met olie van de juiste specificatie – https://shop4trac.com/en/oil/transmission-gearbox/transmission-oil-stou-hydraulic-gearbox-oil-gl-4/
-
Start de tractor en beweeg langzaam de hendels van het ventiel.
-
Controleer op:
-
Lekkages bij de koppelingen.
-
Geluid uit de pomp (kan wijzen op lucht in het systeem).
-
Vlotte en gelijke beweging van beide armen.
- Als de motor het zwaar lijkt te hebben, dan is het systeem en of vervuild of slangen verkeerd aangesloten.
-
-
Vul na eerste gebruik nogmaals olie bij — filters en slangen kunnen initieel olie ‘opslokken’.
9.
Veiligheidscontrole en afwerking
-
Bevestiging bouten natrekken na eerste test.
-
Vetten van draaipunten bij de laderarmen en cilinders.
-
Eventueel monteren van een ondersteuningspoot als je de voorlader makkelijk wil kunnen afnemen.
-
Zorg dat je lading niet het zicht blokkeert of instabiel wordt op hellingen.
🔚 Samenvatting
Met deze stappen bouw je zelf een voorlader aan je Iseki Landleader met robuuste bevestiging op het chassis en een betrouwbare hydraulische aansluiting. De structuur met 4 bouten per zijde en 2 verstevigingsarmen naar voren is sterk, beproefd en geschikt voor middelzwaar werk.
💡 Tips uit de praktijk
-
Zorg voor symmetrie: Meet nauwkeurig links en rechts of de voorlader exact haaks staat op de tractor.
-
Laat de voorlader niet op het carter rusten; het gewicht moet via het chassis verdeeld worden.
-
Hydrauliek aansluiten: Leid de druk- en retourleidingen via de zijkant onder het chassis weg naar het ventielenblok.
