Caricatore frontale in kit per un mini trattore: costi e manuale per il montaggio su Iseki

L’installazione di un caricatore frontale in kit su un mini trattore è un miglioramento prezioso che aumenta notevolmente la versatilità della macchina. Con un caricatore frontale, lo spostamento di balle di fieno, lo scavo di compost o il carico di pallet diventa molto più leggero ed efficiente. In questo articolo scoprirai quali costi puoi aspettarti e come collegare passo dopo passo un caricatore frontale a un mini trattore Iseki.

Costi di un kit caricatore frontale per un mini trattore

Il prezzo di un kit caricatore frontale varia a seconda della qualità e dell’applicazione. In linea di massima, si possono distinguere due categorie.

Caricatori frontali Premium

Questi caricatori frontali costano tra 2.500 € e 3.500 € IVA esclusa. Sono caratterizzati da una costruzione robusta, spesso inclusa la gestione tramite joystick, benne più larghe, cilindri idraulici affidabili e una finitura curata. Sono adatti per l’uso quotidiano e professionale.

Caricatori frontali economici

I modelli base costano tra 1.600 € e 2.200 € IVA esclusa. Questi sono costruiti più leggermente e spesso vengono forniti con un semplice joystick. Sono particolarmente adatti per un uso occasionale, come lo spostamento di alcune balle di fieno o lavori di giardinaggio leggeri. Negli ultimi anni la qualità di marchi come Katana e Sanko è migliorata, rendendoli una buona scelta per gli utenti hobbisti.

Costi di montaggio

Chi fa eseguire il montaggio da un meccanico paga in media tra 250 € e 600 € di manodopera. Per un hobbista il montaggio richiede solitamente dalle 5 alle 6 ore, mentre un meccanico esperto lo completa spesso in 2-4 ore. Questi importi sono esclusi ricambi e materiali di consumo.

Materiali necessari per il montaggio

Oltre al caricatore frontale stesso, sono necessari altri componenti per eseguire il montaggio correttamente e in sicurezza:

• Valvola idraulica a due sezioni: 120 € – 250 €

• Quattro tubi idraulici: 80 € – 150 € (a seconda della lunghezza e dei raccordi)

• Raccordi e raccordi a T: 40 € – 100 €

• Olio e piccoli materiali: 30 € – 60 €

Inoltre, sono necessari attrezzi di base, un cric, una chiave a percussione e un dispositivo di sollevamento.

Manuale: collegare il caricatore frontale all’impianto idraulico

Passo 1: preparazione e sicurezza

Spegnere completamente il trattore e posizionarlo su una superficie piana. Rilasciare la pressione dal sistema idraulico muovendo il comando di sollevamento. Assicurarsi di avere tutti i componenti e gli attrezzi necessari a portata di mano, inclusi raccordi, blocco valvole, vaschetta di raccolta e panni per la pulizia.

Passo 2: determinare i punti di prelievo

Individuare la linea ad alta pressione che proviene dalla pompa idraulica. Questa si trova spesso sotto il sedile o vicino alla trasmissione. Qui si posiziona un raccordo a T o un giunto per collegare il blocco valvole. Localizzare anche la linea di ritorno alla trasmissione, che verrà successivamente collegata al blocco valvole. Fare attenzione a non lasciare sporco. Passo 3: installare il blocco valvole

Scegliere un blocco valvole con almeno due sezioni a doppio effetto e una valvola di sovrapressione integrata (massimo 110 bar). Collegarlo alla linea di pressione e di ritorno del trattore.

Passo 4: collegare il caricatore frontale

Collegare i tubi idraulici del caricatore frontale alle uscite del blocco valvole. Verificare che i collegamenti siano corretti, in modo che i movimenti del caricatore rispondano bene. Assicurarsi che i raccordi siano ben saldi.

Passo 5: testare il sistema

Controllare il livello dell’olio e rabboccare se necessario. Avviare il trattore e azionare il caricatore con cautela. Verificare che non ci siano perdite e che il caricatore frontale si muova senza intoppi. Serrare tutti i bulloni e lubrificare i punti di rotazione.

Consigli e Raccomandazioni

• Manutenzione: Sostituire regolarmente l’olio idraulico e i filtri per mantenere prestazioni ottimali.
• Manuali: Consultare il manuale utente del proprio modello Iseki specifico per informazioni dettagliate.
• Consulenza professionale: In caso di dubbi, è consigliabile consultare uno specialista o contattarci per ulteriori consigli!

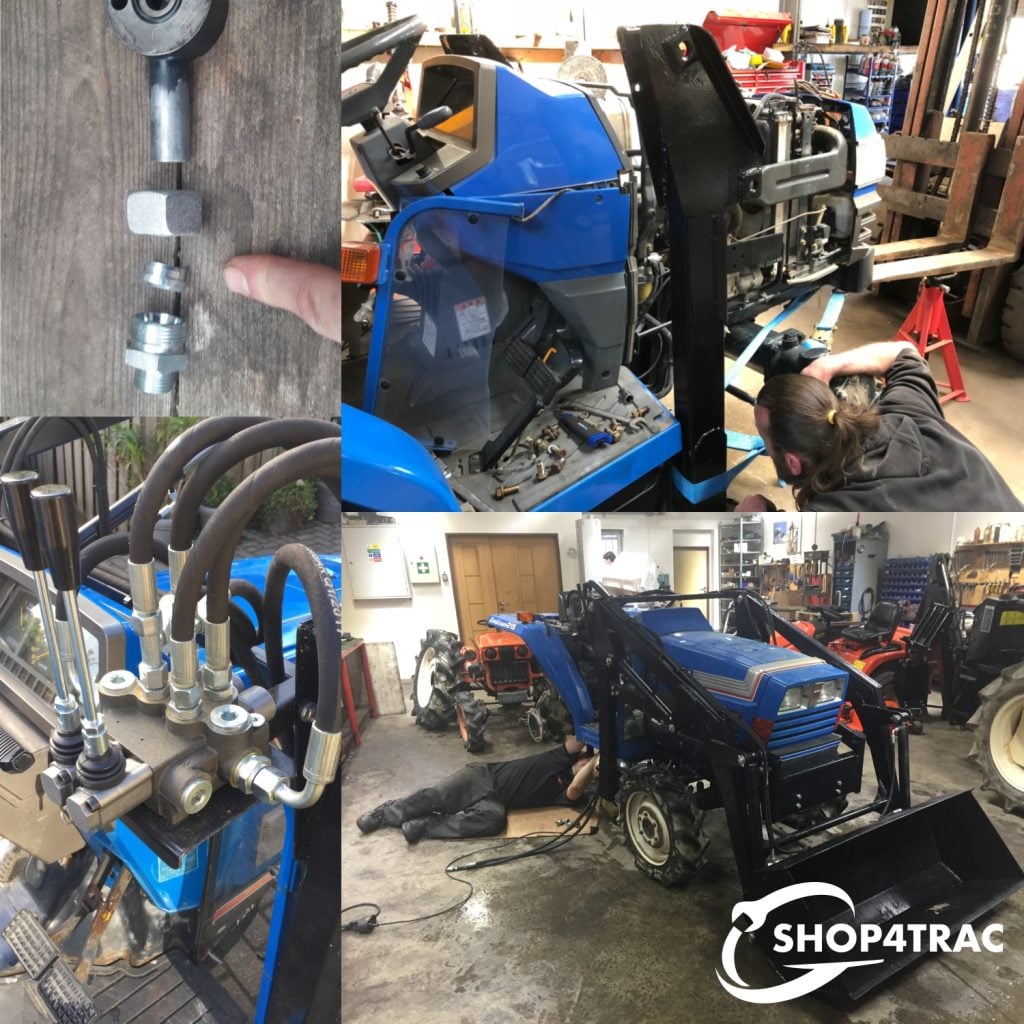

Montaggio di un caricatore frontale su un Iseki Landleader

L’Iseki Landleader è un mini trattore compatto e robusto, eccellentemente adatto per il montaggio di un kit caricatore frontale. Il caricatore frontale viene solitamente fissato con quattro bulloni per lato al telaio e due aste di rinforzo in avanti, verso la barra del contrappeso anteriore. Questa costruzione garantisce stabilità e impedisce che il telaio si pieghi sotto carico.

Durante il montaggio è importante che il caricatore sia perfettamente perpendicolare e non entri in contatto con tiranti dello sterzo o tubazioni. Le tubazioni idrauliche vengono collegate tramite il blocco valvole e guidate ordinatamente lungo il telaio. Dopo il montaggio, rabboccare il sistema idraulico e testare a fondo tutte le funzioni.

Conclusione

Un kit caricatore frontale rende un mini trattore più versatile e aumenta il valore della macchina. A seconda della scelta tra un kit economico o premium, i costi per il caricatore frontale stesso variano tra 1.600 € e 3.500 €, con costi aggiuntivi per i componenti e l’eventuale montaggio. Con gli attrezzi giusti e una chiara guida passo-passo, un utente esperto può eseguire l’installazione da solo, ma in caso di dubbi è consigliabile rivolgersi a uno specialista.

Passo dopo passo: fissare il caricatore frontale al telaio

1. Posizionamento delle piastre di montaggio

Il caricatore frontale viene fornito con robusti bracci di fissaggio a forma di U. Posizionare questi lati in modo che si adattino esattamente ai lati del telaio, appena prima o intorno alla gomma della cabina o alla pedana. Questo è il punto ideale, poiché il telaio è qui ulteriormente rinforzato e offre spazio per più bulloni.

2. Fissaggio con quattro bulloni per lato



Ogni lato del supporto del caricatore frontale viene fissato al telaio con quattro bulloni. A volte questo può essere più difficile, specialmente con trattori più vecchi senza punti di fissaggio standard predefiniti.

3. Montaggio delle aste di supporto anteriori

Nella parte anteriore, due aste di supporto oblique corrono dal telaio di base alla barra del contrappeso anteriore. Queste garantiscono una rigidità extra e impediscono che il telaio si pieghi sotto carichi pesanti. Fissarle ai fori dei bulloni esistenti o utilizzare piastre di rinforzo, preferibilmente con una piastra aggiuntiva all’interno del telaio.

4. Verifica della vestibilità

Verificare che il caricatore frontale possa muoversi liberamente e che non si verifichino giochi o deformazioni. Utilizzare un cric o un braccio di sollevamento per mantenere il caricatore in posizione durante il fissaggio.

5. Regolazione e controllo dell’adattamento del telaio

Muovere leggermente il braccio del caricatore frontale su e giù a mano o con un paranco e verificare che ci sia spazio sufficiente tra telaio e cofano motore, tiranti dello sterzo, tubazioni o cavi. Assicurarsi che cilindri e bracci siano ben allineati per prevenire l’usura dell’impianto idraulico.

Collegamento dell’impianto idraulico

6. Installazione delle tubazioni idrauliche

• Linea di pressione: di solito proviene da sotto la pedana o direttamente dalla pompa. Tagliare la linea, montare un raccordo a T o un attacco rapido e collegare l’alimentazione al blocco valvole.

• Linea di ritorno: collegare la porta di ritorno del blocco valvole alla linea di ritorno originale o creare un nuovo punto verso il carter dell’olio.

• Linee di lavoro: collegare i quattro tubi idraulici al blocco valvole (due per il sollevamento e due per l’inclinazione). Assicurarsi che i tubi siano abbastanza lunghi, ma non troppo da poter piegarsi. Fissarli con fascette lungo il telaio.

7. Montaggio della valvola di comando

La valvola viene montata in un punto facilmente accessibile, spesso nella parte superiore del telaio del caricatore frontale. Assicurarsi che le leve si muovano liberamente senza toccare il cofano motore o il sedile. Una valvola a doppio effetto a due sezioni è standard: una sezione per il sollevamento e l’abbassamento, l’altra per l’inclinazione della benna.

8. Rabbocco olio e test del sistema

Riempire il serbatoio idraulico con olio della specifica corretta. Avviare il trattore e muovere lentamente le leve della valvola. Verificare la presenza di perdite, rumori della pompa o movimenti irregolari. Dopo il primo utilizzo, rabboccare nuovamente l’olio, poiché filtri e tubi assorbono liquido extra.

9. Controllo di sicurezza e finitura

Serrare bene tutti i bulloni dopo il primo test. Lubrificare i punti di rotazione ed eventualmente montare un piedino di supporto in modo che il caricatore frontale possa essere facilmente rimosso. Verificare che il carico non ostruisca la visuale e che il trattore rimanga stabile, anche su pendenze.

Consigli pratici

• Misurare bene a sinistra e a destra per garantire la simmetria.

• Non lasciare mai che il caricatore frontale poggi direttamente sul carter; il peso deve essere sostenuto dal telaio.

• Guidare ordinatamente le linee di pressione e di ritorno lungo il telaio fino al blocco valvole.
